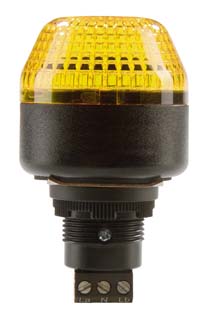

Technical features
- Basic data
- Type of signaling: Optical
- Electrical data
- Life expectancy: > 100,000 h
- Performance data
- Supply voltage UB: 24 V, AC/DC, 10 %
- Current consumption, max.: 37 mA
- Connection
- Connection 1
- Type of connection: Terminal
-
- Mechanical data
- Design: Cylindrical
- Dimension (? x L): 45 mm x 76 mm
- Length in installed state: 42 mm
- Housing material: Plastic, PC
- Net weight: 55 g
- Housing color: Black
- Type of fastening, at system: In bore holes with ? 22.5 mm
- Type of illuminant: LED/24V
- Lens illumination: Full
- Signal image: Continuous or flashing light
- Lens color: Yellow
- Angle of radiation: 360°
- Environmental data
- Ambient temperature, operation: -25 ... 60 °C
- Certifications
- Degree of protection: IP 65
- Certifications: c UL US
- Classification
- Customs tariff number: 85318070
- eCl@ss 8.0: 27371223
- eCl@ss 9.0: 27371223
- ETIM 5.0: EC000272
- ETIM 6.0: EC000272
-
-
Downloads
- Technical documentation : (15)
Type Designation Language File size Format Operating instructions Language-independent 488,4 KB pdf Data sheet Chinese (simplified) 616 KB pdf Data sheet Danish 607,2 KB pdf Data sheet German 617 KB pdf Data sheet English 612,6 KB pdf Data sheet French 626,7 KB pdf Data sheet Italian 604,9 KB pdf Data sheet Japanese 617,4 KB pdf Data sheet Korean 598,3 KB pdf Data sheet Dutch 612,2 KB pdf Data sheet Portuguese 617,3 KB pdf Data sheet Spanish 610,7 KB pdf Data sheet Turkish 607 KB pdf Product brochure German 1,3 MB pdf Product brochure English 1,3 MB pdf - Certificates : (3)
Type Designation Language File size Format Declaration of Conformity German 70,1 KB pdf Declaration of Conformity English 70,1 KB pdf Declaration of Conformity French 70,1 KB pdf
-
Part data of:2019-09-16 18:32:00
