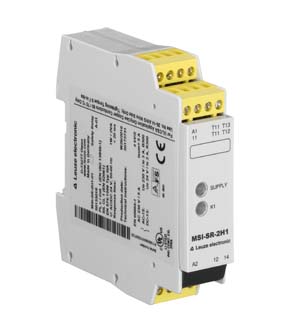

MSI-SR-2H1-03
Safety relayMSI-SR-2H21-03
Safety relay
-
-
Technical features
- Basic data
- Series: MSI-SR-2H1
- Application: Evaluation unit for two-hand control devices
- Characteristic parameters
- SIL: 3, IEC 61508
- SILCL: 3, IEC/EN 62061
- Performance Level (PL): c, EN ISO 13849-1
- PFHD: 2,1E-06 per hour
- Mission time: 20 years, EN ISO 13849-1
- Category: 1, EN ISO 13849
- Electrical data
- Supply circuit
- Nominal voltage UN: 24 V AC/DC
- Nominal frequency: 50 ... 60 Hz
- Rated power AC: 2 V·A
- Rated power DC: 0.7 W
- Galvanic isolation between supply and control circuit: Yes (when UN ?, AC 115-230 V)
- Output circuit
- Release current paths: Changeover
- Contact material: Ag alloy
- Usage category AC-15 (NO contact): Ue 230V, Ie 3A
- Usage category DC-13 (NO contact): Ue 24V, Ie 2A
- Short circuit protection (NO contact): gG class safety fuse 6A, melting integral
- Nominal switching voltage, release current paths AC: 230 V
- Max. thermal continuous current Ith, release current paths: 6 A
- Mechanical life time: 100,000,000 switching cycles
- Control circuit
- Nominal output voltage DC: 24 V
- Input current at the control inputs (safety circuit/reset circuit): 2.5 mA
- Max. peak current at the control inputs (safety circuit/reset circuit): 3 mA
- Max. cable resistance, per channel: ? (5 + (1.176 x UB / UN - 1) x 100) ?
- Response time (automatic start tA2): 20 ms
- Response time (manual start tA1): 20 ms
- Release time tR: 20 ms
- Sychronous time monitoring tS: 500 ms
- Recovery time tW: 250 ms
-
- Connection
- Number of connections: 1 Piece(s)
- Connection 1
- Type of connection: Terminal
- Function: Voltage supply, Signal IN, Signal OUT
- Type of terminal: Spring-cage terminal
- No. of pins: 9 -pin
- Cable properties
- Connection cross sections: 2 x 0.2 to 1.5 mm?, wire, 2 x 0.2 to 1.5 mm?, wire, 2 x 0.25 to 1.5 mm?, wire with wire-end sleeve
- Mechanical data
- Dimension (W x H x L): 22.5 mm x 106.5 mm x 91.5 mm
- Net weight: 100 g
- Housing color: Gray
- Type of fastening: Snap-on mounting
- Certifications
- Certifications: T?V Rheinland, c UL US
- Classification
- Customs tariff number: 85364900
- eCl@ss 8.0: 27371819
- eCl@ss 9.0: 27371819
- ETIM 5.0: EC001449
- ETIM 6.0: EC001449
-
-
