Technical features
- Basic data

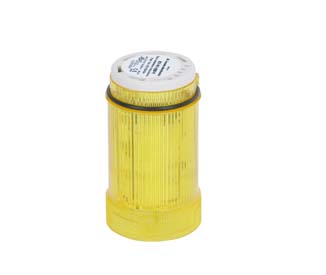

- Series: E4
- Suitable for: Signaling column elements of the E4 series
- Type of signaling: Optical
- Electrical data
- Life expectancy: > 100,000 h
- Performance data
- Supply voltage UB: 24 V, AC/DC, 10 %
- Current consumption, max.: 27 mA
- Mechanical data
- Design: Cylindrical
- Dimension (? x L): 40 mm x 62 mm
- Housing material: Plastic, PC
- Net weight: 45 g
- Type of fastening: Bayonet system
- Type of illuminant: LED/24V
- Signal image: Continuous light
- Lens color: Yellow
- Angle of radiation: 360°
- Environmental data
- Ambient temperature, operation: -30 ... 60 °C
- Certifications
- Degree of protection: IP 66
- Certifications: c UL US
- Classification
- Customs tariff number: 85318070
- eCl@ss 8.0: 27371220
- eCl@ss 9.0: 27371220
- ETIM 5.0: EC000232
- ETIM 6.0: EC000232
-
-
Accessories
-
Downloads
- 3D-CAD models : (1)
Type Designation Language File size Format 3D-CAD model Language-independent 209,4 KB zip - Technical documentation : (15)
Type Designation Language File size Format Data sheet Chinese (simplified) 525,5 KB pdf Data sheet Danish 538,7 KB pdf Data sheet German 543 KB pdf Data sheet English 542,1 KB pdf Data sheet French 556 KB pdf Data sheet Italian 527,1 KB pdf Data sheet Japanese 525,5 KB pdf Data sheet Korean 527 KB pdf Data sheet Dutch 537,3 KB pdf Data sheet Portuguese 537,5 KB pdf Data sheet Spanish 536 KB pdf Data sheet Turkish 535 KB pdf Mounting instructions Language-independent 1,6 MB pdf Product brochure German 1,3 MB pdf Product brochure English 1,3 MB pdf - Certificates : (3)
Type Designation Language File size Format Declaration of Conformity German 70,5 KB pdf Declaration of Conformity English 70,5 KB pdf Declaration of Conformity French 70,5 KB pdf
-
Part data of:2019-09-16 18:32:00
