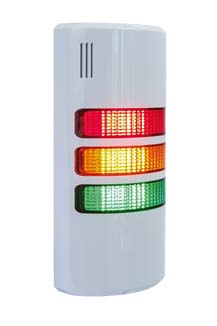

Technical features
- Basic data
- Series: D9
- Type of signaling: Optical and acoustic
- Electrical data
- Life expectancy: > 100,000 h
- Performance data
- Supply voltage UB: 24 V, AC/DC, 10 %
- Current consumption, max.: 194 mA
- Connection
- Connection 1
- Type of connection: Terminal
-
- Mechanical data
- Design: Cubic
- Dimension (W x H x L): 90 mm x 194 mm x 45 mm
- Housing material: Plastic, PC
- Housing color: White
- Type of fastening, at system: Screw type / vertical
- Type of illuminant: LED/24V
- Lens modules: 3 pieces, ready-made
- Signal image: Continuous light
- Angle of radiation: 180°
- Sequence of the modules (ascending): Green, orange, red
- Certifications
- Degree of protection: IP 65
- Certifications: c UL US
- Acoustic data
- Tone type: Continuous or pulse tone
- Audio frequency: Approx. 2500 Hz
- Sound pressure: 70 ... 90 dB
- Number of tones: 2 Piece(s)
- Classification
- Customs tariff number: 85318070
- eCl@ss 8.0: 27371230
- eCl@ss 9.0: 27371230
- ETIM 5.0: EC001042
- ETIM 6.0: EC001042
-
-
Downloads
- 3D-CAD models : (1)
Type Designation Language File size Format 3D-CAD model Language-independent 449,2 KB zip - Technical documentation : (15)
Type Designation Language File size Format Data sheet Chinese (simplified) 557 KB pdf Data sheet Danish 548,2 KB pdf Data sheet German 556,6 KB pdf Data sheet English 555,5 KB pdf Data sheet French 570,5 KB pdf Data sheet Italian 550,5 KB pdf Data sheet Japanese 558,1 KB pdf Data sheet Korean 538,6 KB pdf Data sheet Dutch 551,9 KB pdf Data sheet Portuguese 559,7 KB pdf Data sheet Spanish 556,9 KB pdf Data sheet Turkish 548,9 KB pdf Mounting instructions Language-independent 1,3 MB pdf Product brochure German 1,3 MB pdf Product brochure English 1,3 MB pdf - Certificates : (3)
Type Designation Language File size Format Declaration of Conformity German 70,5 KB pdf Declaration of Conformity English 70,5 KB pdf Declaration of Conformity French 70,5 KB pdf
-
Part data of:2019-09-16 18:32:00
