Technical features
- Basic data
- Series: E4

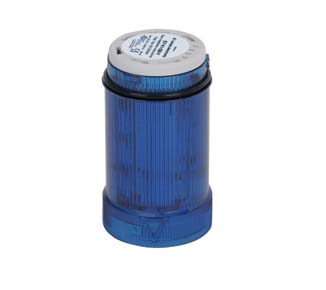

- Suitable for: Signaling column elements of the E4 series
- Type of signaling: Optical
- Electrical data
- Life expectancy: > 100,000 h
- Performance data
- Supply voltage UB: 24 V, AC/DC, 10 %
- Current consumption, max.: 27 mA
- Mechanical data
- Design: Cylindrical
- Dimension (? x L): 40 mm x 62 mm
- Housing material: Plastic, PC
- Net weight: 45 g
- Type of fastening: Bayonet system
- Type of illuminant: LED/24V
- Signal image: Continuous light
- Lens color: Blue
- Angle of radiation: 360°
- Environmental data
- Ambient temperature, operation: -30 ... 60 °C
- Certifications
- Degree of protection: IP 66
- Certifications: c UL US
- Classification
- Customs tariff number: 85318070
- eCl@ss 8.0: 27371220
- eCl@ss 9.0: 27371220
- ETIM 5.0: EC000232
- ETIM 6.0: EC000232
-
-
